IR_drop分析

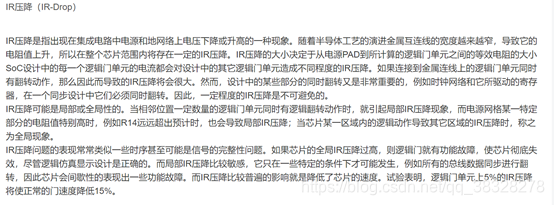

一、IR_drop定义

二、电压降危害

2.1 导致芯片hold和setup violation

一般5%电压降，会增大15%单元延时。
IR drop在数据路径上会引起setup的违例。
在时钟路径上会引起hold违例。

2.2 导致芯片性能下降

IRdrop引起的单元delay会导致芯片频率降低。

三、解决办法

3.1、静态IR drop

1.strape密度增加
2.高层金属布线

3.2、动态压降

开关同时打开导致瞬态局部电流过大，产生的压降。
加入去耦单元（Decap cell）。通过在电源和电线之间由MOS管构成的电容。在电流瞬间增大，电压下降时，电容补充电流，避免电压下降，地线电压升高。
