51单片机使用按键可以控制电机运行情况

20230320062彭圣杰

2191人浏览 · 2024-12-15 14:54:31

20230320062彭圣杰 · 2024-12-15 14:54:31 发布

按键设置

在51单片机控制系统中，按键设置是实现人机交互的关键环节。为了有效识别和响应用户操作，单片机通常采用 独立按键 或 矩阵按键 方式与外部设备相连。这些按键通过特定的GPIO端口与单片机相连，例如STC89C52单片机的P3^0~P3^3端口常用于按键连接。

按键检测的核心原理基于 电平变化 ：当按键未被按下时，连接到单片机的I/O端口通过上拉电阻维持高电平状态；而当按键被按下时，该端口被拉至低电平。这种电平变化构成了按键信号的基础，使单片机能感知用户操作。

然而，在实际应用中，由于机械特性或电气噪声的影响，按键可能存在抖动现象。为提高系统稳定性，通常采用 软件延时 方法消除抖动影响，确保按键状态准确识别。这种方法通过在检测到按键状态变化后，延迟一定时间再次检测，从而过滤掉短暂的不稳定状态，提高了系统的抗干扰能力和用户体验。

电机接口

在51单片机控制系统中，电机接口的设计至关重要。为了有效驱动电机，单片机通常通过 专用的驱动芯片 实现弱电信号到强电信号的转换。这种设计允许单片机利用有限的I/O资源控制大功率负载，体现了微控制器在机电一体化系统中的关键作用。

常见的电机接口包括：

引脚类型	示例	功能
数字输出	P3^0、P3^1	控制电机启停和方向
PWM输出	P1.0-P1.7	调节电机速度

值得注意的是，直流电机不分正负极，但正反接会导致电机转向相反。这种灵活性使得在实际应用中可以根据需求灵活调整电机的旋转方向，增加了系统的适应性。

初始化配置

在51单片机实现电机控制功能时，初始化配置是整个程序框架的基石。这一阶段涉及多个关键寄存器和端口的设置，为后续的电机控制奠定基础。以下是初始化配置的主要方面：

寄存器配置

初始化配置的核心在于几个关键寄存器的设置：

TMOD寄存器 ：用于配置定时器的工作模式。典型配置如下：

TMOD = 0x01; // 定时器0工作在模式1

TCON寄存器 ：控制定时器的启动和中断。配置示例：

TF0 = 0;     // 清除中断标志
TR0 = 1;     // 启动定时器0

SCON寄存器 ：配置串行通信。示例设置：

SCON = 0x50; // 串口工作在模式1，8位数据位

中断配置

中断配置是初始化的重要组成部分，尤其对于需要实时响应的电机控制应用。配置步骤包括：

使能全局中断：

EA = 1;

设置中断优先级：

IP = 0x01; // 定时器0中断为最高优先级

GPIO端口配置

电机控制通常需要配置特定的GPIO端口。例如，将P1口配置为输出：

P1DIR = 0xFF; // P1口全部设置为输出

其他配置

此外，还可能需要配置ADC模块、PWM输出等，具体取决于应用需求。

通过精心设计的初始化配置，可以为51单片机创造一个理想的运行环境，确保电机控制程序能够高效、稳定地执行。这种细致的初始化不仅能提高系统的可靠性，还能优化性能，为复杂的电机控制算法提供坚实的基础。

按键控制

在51单片机实现电机控制功能时，按键控制是实现用户交互的关键环节。为了实现电机的启动、停止和正反转控制，我们需要设计合理的按键控制逻辑。以下是一个典型的按键控制实现方案：

按键定义 ：首先定义按键对应的GPIO端口。以STC89C52为例：

sbit K1 = P3^0;
sbit K2 = P3^1;
sbit K3 = P3^2;

按键检测函数 ：实现按键检测和消抖功能。消抖通常采用软件延时的方法：

unsigned char Key_Scan()
{
    if(K1 == 0)
    {
        delay_ms(20);
        if(K1 == 0)
            return 1;
    }
    if(K2 == 0)
    {
        delay_ms(20);
        if(K2 == 0)
            return 2;
    }
    if(K3 == 0)
    {
        delay_ms(20);
        if(K3 == 0)
            return 3;
    }
    return 0;
}

按键控制逻辑 ：在主循环中不断检测按键状态，并根据不同的按键执行相应的电机控制命令：

while(1)
{
    unsigned char key = Key_Scan();

    if(key == 1) // K1: 启动电机
    {
        Motor_Start();
    }
    else if(key == 2) // K2: 停止电机
    {
        Motor_Stop();
    }
    else if(key == 3) // K3: 正反转切换
    {
        Motor_Reverse();
    }
}

电机控制函数 ：根据按键指令执行相应的电机控制操作。这些函数通常涉及PWM输出或其他电机驱动信号的调节：

void Motor_Start()
{
    // 设置PWM频率和占空比
    // 启动电机
}

void Motor_Stop()
{
    // 关闭PWM输出
    // 停止电机
}

void Motor_Reverse()
{
    // 切换电机转动方向
}

这种按键控制方案实现了电机的基本控制功能，包括启动、停止和正反转。通过合理安排按键布局和控制逻辑，可以实现直观、便捷的人机交互界面，便于用户操作和监控电机运行状态。在实际应用中，可根据具体需求增加更多功能，如速度调节、故障报警等。

PWM调速

在51单片机实现PWM调速功能时，我们需要重点关注两个关键方面：PWM信号的生成和电机速度的控制。这两个方面紧密相连，共同决定了电机调速的精度和稳定性。

PWM信号生成

PWM信号的生成主要依赖于单片机的定时器功能。以STC89C51单片机为例，我们可以使用定时器0来生成PWM波形。具体实现步骤如下：

初始化定时器0 ：设置工作模式为方式1（16位计数器）

TMOD |= 0x01; // 定时器0工作在方式1

设置预置值 ：根据所需PWM频率计算TH0和TL0的值

TH0 = 0xFF; // 高8位计数初值
TL0 = 0x9C; // 低8位计数初值

启动定时器 ：使能中断并启动定时器

TR0 = 1; // 启动定时器0
ET0 = 1; // 允许定时器0中断
EA = 1;  // 开启总中断

PWM占空比控制

PWM占空比的控制是实现电机调速的核心。我们可以通过一个全局变量来存储当前的占空比值，每次中断时判断计数值与占空比的关系来确定输出电平：

unsigned char counter = 0; // 计数器
unsigned char duty_cycle = 50; // 占空比，默认50%

void timer0_isr() interrupt 1
{
    static unsigned char compare_value;

    TH0 = 0xFF; // 重新装载高8位计数值
    TL0 = 0x9C; // 重新装载低8位计数值

    counter++;
    if (counter < duty_cycle)
    {
        P1_3 = 1; // 输出高电平
    }
    else
    {
        P1_3 = 0; // 输出低电平
    }

    if (counter >= 100)
    {
        counter = 0; // 每100次中断重置计数器
    }
}

键盘控制

为了实现加速和减速功能，我们可以使用两个按键分别控制占空比的增减：

if (key1_pressed())
{
    duty_cycle += 10; // 按下加速键，占空比增加10%
    if (duty_cycle > 100) duty_cycle = 100; // 防止溢出
}

if (key2_pressed())
{
    duty_cycle -= 10; // 按下减速键，占空比减少10%
    if (duty_cycle < 0) duty_cycle = 0; // 防止下溢
}

显示更新

为了实时显示电机转速，我们可以使用LCD1602显示器。每次按键操作后，更新LCD显示：

void update_display()
{
    lcd_gotoxy(0, 0);
    lcd_puts("Duty Cycle:");
    lcd_putnum(duty_cycle);

    lcd_gotoxy(0, 1);
    lcd_puts("Motor RPM:");
    lcd_putnum(calculate_rpm());
}

总结

通过以上实现，我们可以看到PWM调速的核心在于精确控制PWM信号的占空比。通过调整占空比，我们可以实现电机速度的平滑调节。同时，结合按键控制和LCD显示，我们可以构建一个人机交互界面，让用户能够直观地控制和监视电机的运行状态。这种设计不仅提高了系统的可用性，也为未来功能的扩展奠定了基础。

仿真工具

在51单片机电机控制项目的开发过程中，选择合适的仿真工具至关重要。常用的仿真工具有：

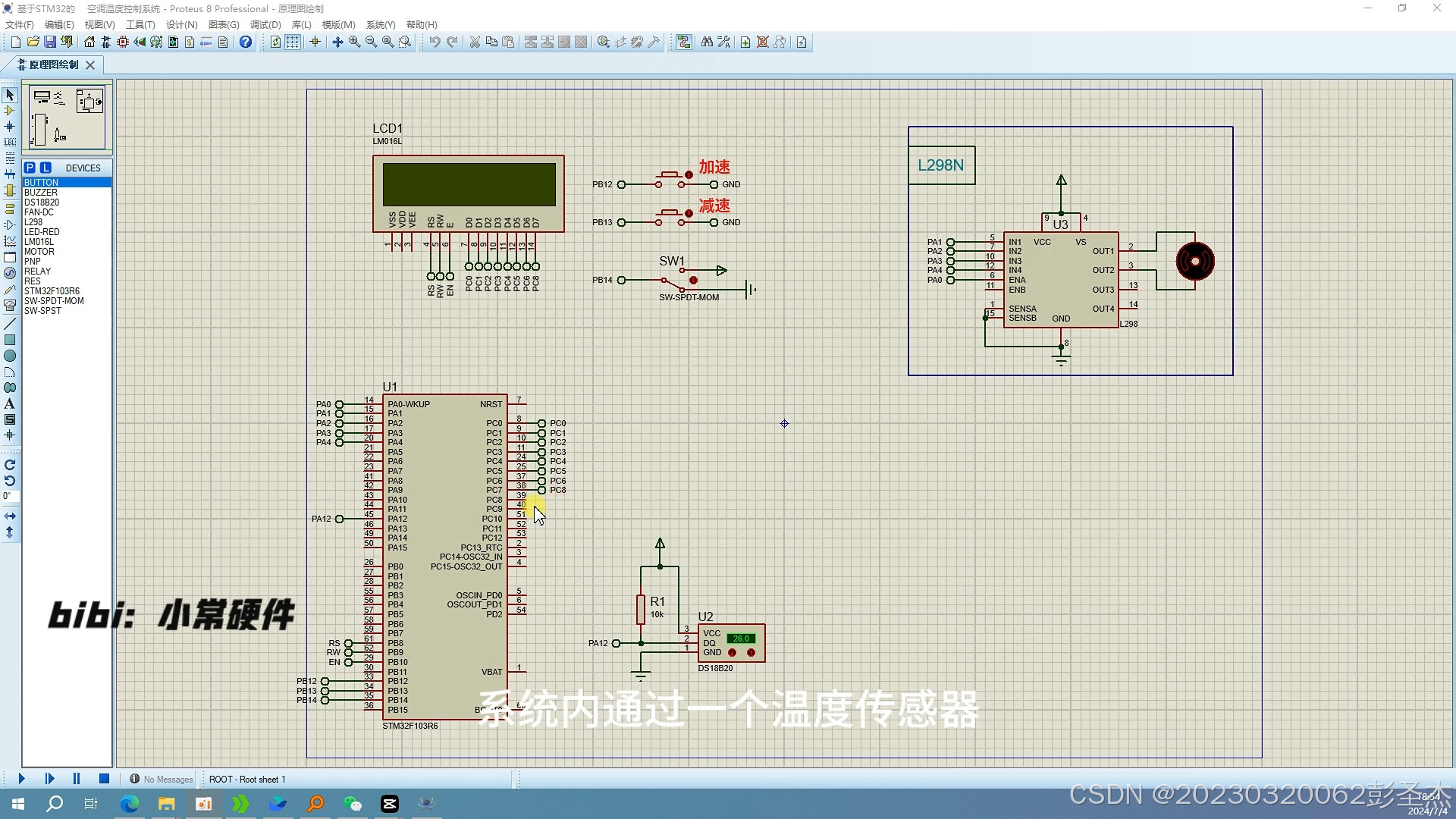

Proteus：广泛应用于电子工程领域，支持51系列单片机的仿真，提供丰富的元器件库和图形化界面，便于快速构建和测试电路模型。

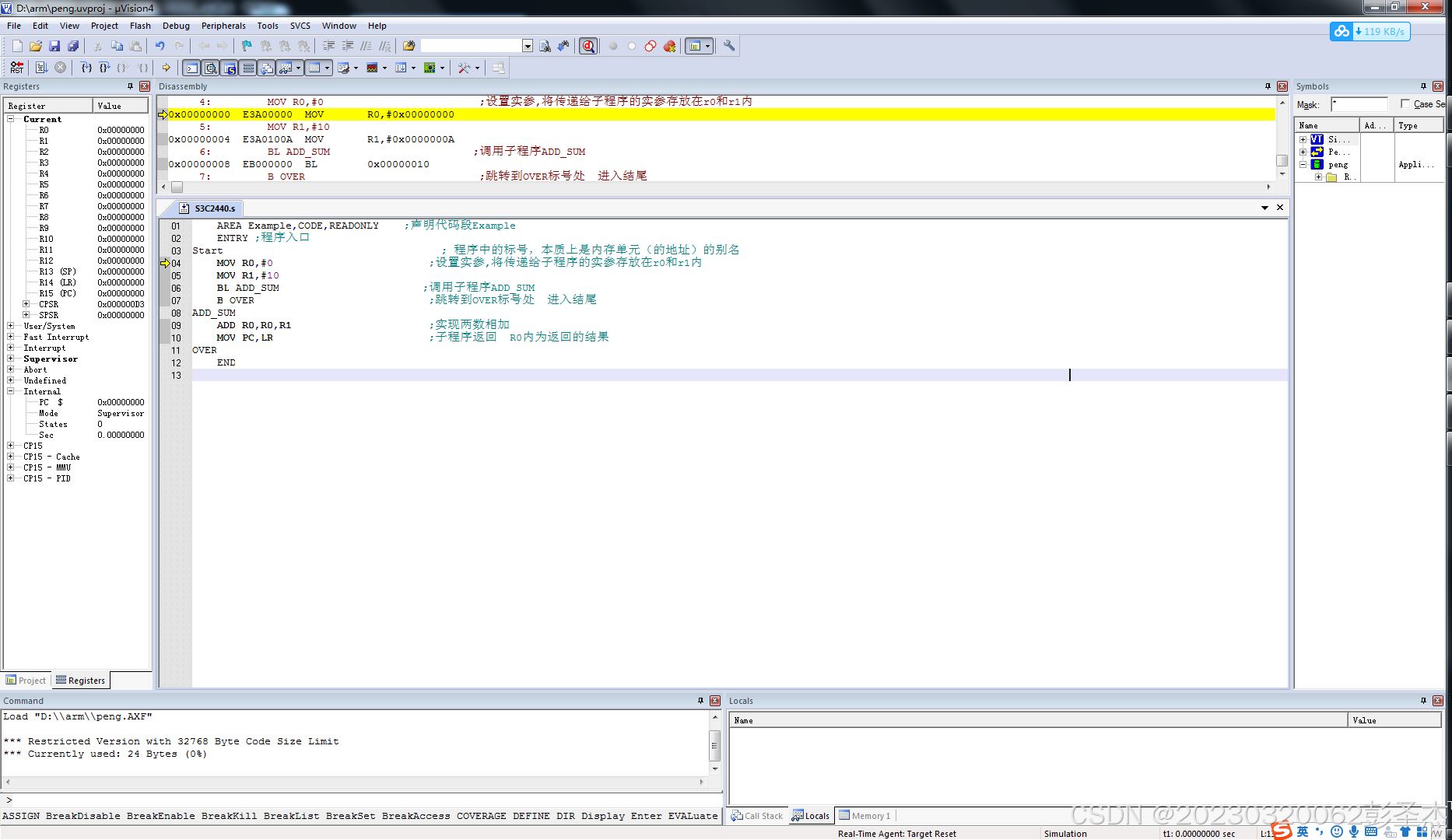

Keil uVision：集成开发环境，支持51单片机的编程和调试，虽然主要用于代码编写，但也提供了基本的仿真功能，可在一定程度上模拟程序行为。

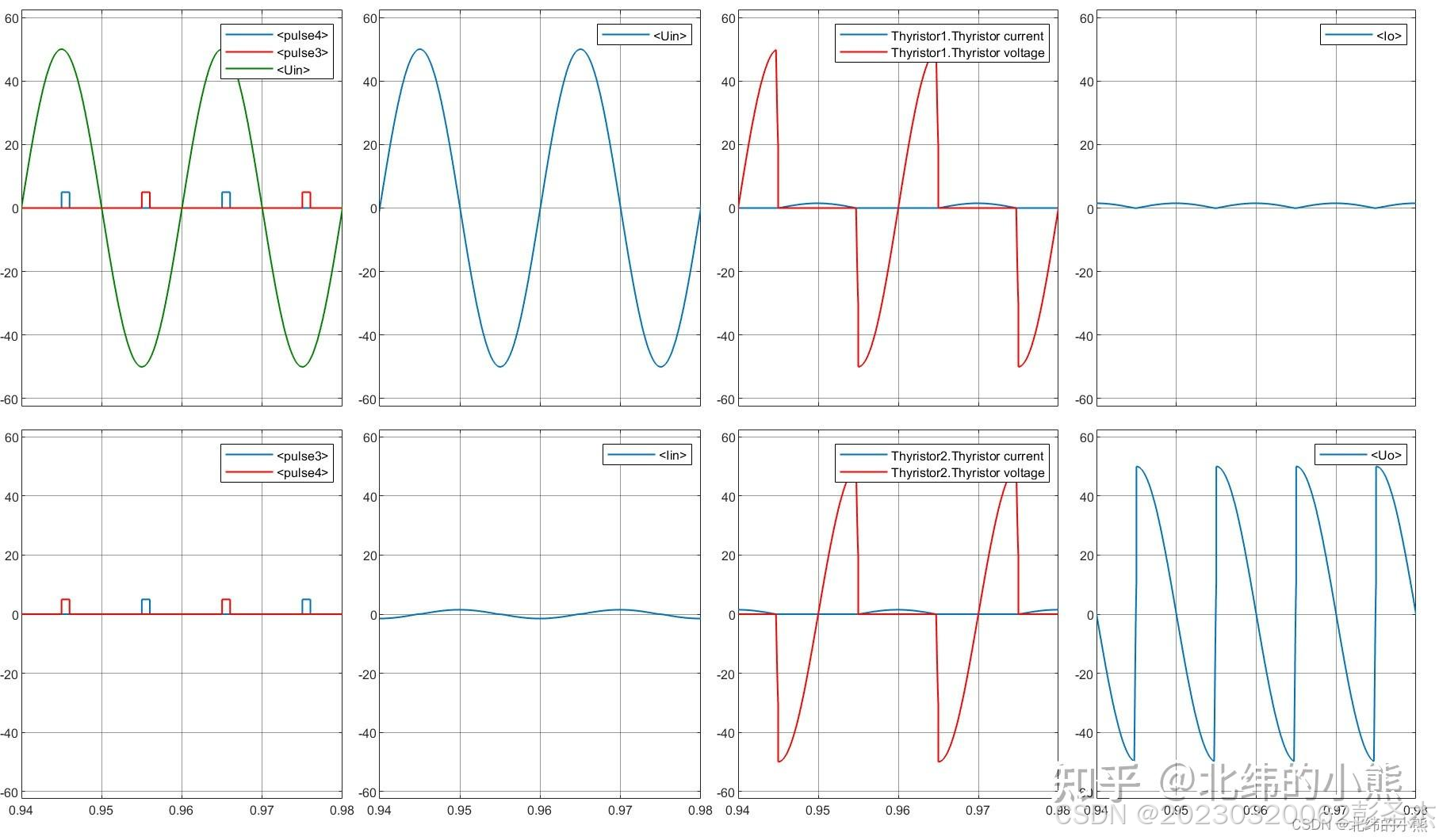

MATLAB/Simulink：强大的数学建模和仿真工具，特别适合复杂系统的分析和设计，可通过S-functions或Embedded Coder与51单片机代码无缝集成。

这些工具各有优势，可根据项目需求和技术背景选择最适合的仿真解决方案。

电路搭建

在51单片机实现电机控制功能的电路设计中，电路搭建是将理论转化为实践的关键步骤。本节将详细介绍电路搭建的过程，包括所需元件、连接方式和电路图示例。

电路搭建主要包括以下几个关键部分：

主控制器 ：选用STC89C51/52单片机作为核心处理器。这款单片机具有丰富的I/O端口和内置定时器，非常适合用于电机控制应用。
电机驱动电路 ：推荐使用MX1508双H桥驱动芯片。MX1508能够承受较高的电流，适合驱动中小型直流电机。其优点包括：

内置过热保护
短路保护
较高的工作效率

电源供应 ：采用AMS1117稳压芯片为MX1508供电。AMS1117能够提供稳定的3.3V或5V输出，确保电机驱动电路获得可靠电源。
显示模块 ：推荐使用SSD1306 OLED显示器。OLED显示器具有自发光、对比度高、视角广等特点，非常适合用于显示电机转速等参数。
按键输入 ：采用独立按键设计，通常连接到单片机的GPIO端口。按键电路需添加电容进行硬件消抖，提高信号稳定性。
霍尔传感器 ：用于检测电机转速。霍尔传感器是非接触式测速装置，具有精度高、寿命长等优点。

电路连接方式如下：

将STC89C51/52单片机的PWM输出端口（如P1.0）连接到MX1508的IN1和IN2引脚。
MX1508的OUT1和OUT2引脚连接到直流电机两端。
AMS1117的输出端连接到MX1508的电源输入端。
SSD1306 OLED显示器的数据线和时钟线连接到单片机的相应I/O端口。
独立按键的一端连接到单片机的GPIO端口，另一端接地，中间串联适当阻值的上拉电阻。
霍尔传感器的输出端连接到单片机的外部中断端口。

以下是一个简化的电路图示例：

+----------------+          +------------+
| STC89C51/52    |          | MX1508     |
|----------------|          |------------|
| P1.0 --+--------| IN1     |            |
|        |        |         |            |
| P1.1 --+--------| IN2     |            |
|        |        |         |            |
| VCC    |--------| VCC     |            |
| GND    |--------| GND     |            |
+----------------+          +------------+

+------------+      +-------------+
| SSD1306    |      | AMS1117     |
|------------|      |-------------|
| SDA -------|      |             |
| SCL -------|      |             |
| VCC -------|      | VCC         |
| GND -------|      | GND         |
+------------+      +-------------+

+---------+       +-----------+
| Button  |       | Hall Sensor|
|----------|       |------------|
| Switch   |       | Output     |
|----------|       |------------|
|          |       |            |
+---------+       +-----------+

通过这种电路设计，我们可以实现对直流电机的精确控制，包括调速、正反转等功能。同时，通过OLED显示器实时显示电机状态，为用户提供直观的操作反馈。这种设计不仅简化了电路结构，还提高了系统的稳定性和可靠性，为51单片机在电机控制领域的应用提供了有力支持。

中文翻译

在51单片机实现电机控制功能的相关代码中，中文翻译可以帮助开发者更好地理解代码逻辑和功能实现。以下是对关键代码片段的逐行翻译和解释：

sbit DC_Motor=P1^0; //定义直流电机为P1^0口

这行代码定义了一个特殊功能位DC_Motor，将其绑定到单片机的P1^0引脚。这种绑定允许我们直接通过DC_Motor变量来控制电机的状态，无需每次都指定具体的引脚编号，大大提高了代码的可读性和维护性。

void main()
{
    DC_Motor=0; //首先让电机停止转动
    while(1)
    {
        if(P3_1==0) //检查按键是否按下
        {
            Delay(20); //延时消抖
            if(P3_1==0) //再次检查按键是否按下
            {
                DC_Motor=~DC_Motor; //电机状态取反
            }
        }
        while(~P3_1) //用于检查是否松开按键
        {
        }
    }
}

这段主循环实现了电机的开关控制功能。程序首先将电机设置为停止状态，然后进入无限循环。循环内包含以下关键逻辑：

检查按键P3_1的状态：
- 如果按键被按下（P3_1等于0），则执行下一步。
- 使用两次连续的按键状态检查，配合20毫秒的延时，有效防止因按键抖动引起的误判。
改变电机状态：
- 通过DC_Motor=~DC_Motor语句，实现电机状态的翻转。如果之前电机处于停止状态，现在就会启动；反之亦然。
持续监测按键释放：
- 使用while(~P3_1)循环，等待按键被释放。这确保了只有在按键完全松开后，程序才会继续执行其他操作。
