本文主要对 RANSAC 算法(随机抽样一致算法)进行简要介绍，采用迭代的方式从一组包含离群的被观测数据中估算出数学模型的参数。

---

算法简介

RANSAC 算法假设数据中包含正确数据和异常数据(或称为噪声)。正确数据记为内点(inliers)，异常数据记为外点(outliers)。同时 RANSAC 也假设，给定一组正确的数据，存在可以计算出符合这些数据的模型参数的方法。该算法核心思想就是随机性和假设性，随机性是根据正确数据出现概率去随机选取抽样数据，根据大数定律，随机性模拟可以近似得到正确结果。假设性是假设选取出的抽样数据都是正确数据，然后用这些正确数据通过问题满足的模型，去计算其他点，然后对这次结果进行一个评分。

RANSAC 算法被广泛应用在计算机视觉领域和数学领域，例如直线拟合、平面拟合、计算图像或点云间的变换矩阵、计算基础矩阵等方面，使用的非常多。RANSAC 在很多开源代码中有开放和函数接口，后续有机会再整理。

算法基本思想

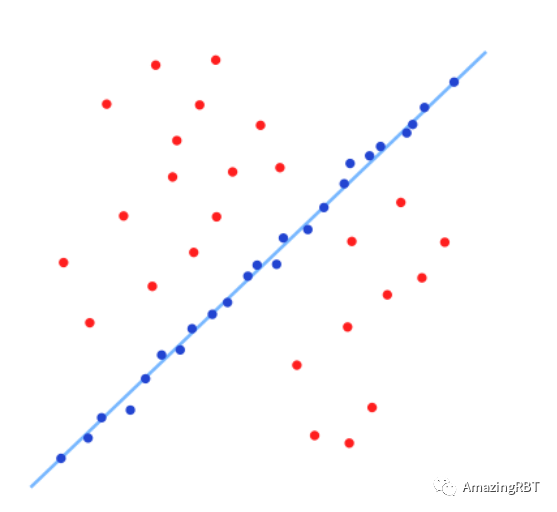

如下图所示，存在很多离散的点，而我们认为这些点构成了一条直线。当然，人眼能很清晰地拟合出这条直线，找到外点。但要让计算机找到这条直线，在很久之前是很难的，RACSAC 的出现是通过数学之美解决这一难题的重要发明。

<<< 左右滑动见更多 >>>

通过实例对算法基本思想进行描述：

(1)首先，我们知道要得到一个直线模型，我们需要两个点唯一确定一个直线方程。所以第一步我们随机选择两个点。

(2)通过这两个点，我们可以计算出这两个点所表示的模型方程y=ax+b。

(3)我们将所有的数据点套到这个模型中计算误差。

(4)我们找到所有满足误差阈值的点，第4幅图中可以看到，只有很少的点支持这个模型。

(5)然后我们再重复(1)~(4)这个过程，直到达到一定迭代次数后，我们选出那个被支持的最多的模型，作为问题的解。如下图所示：

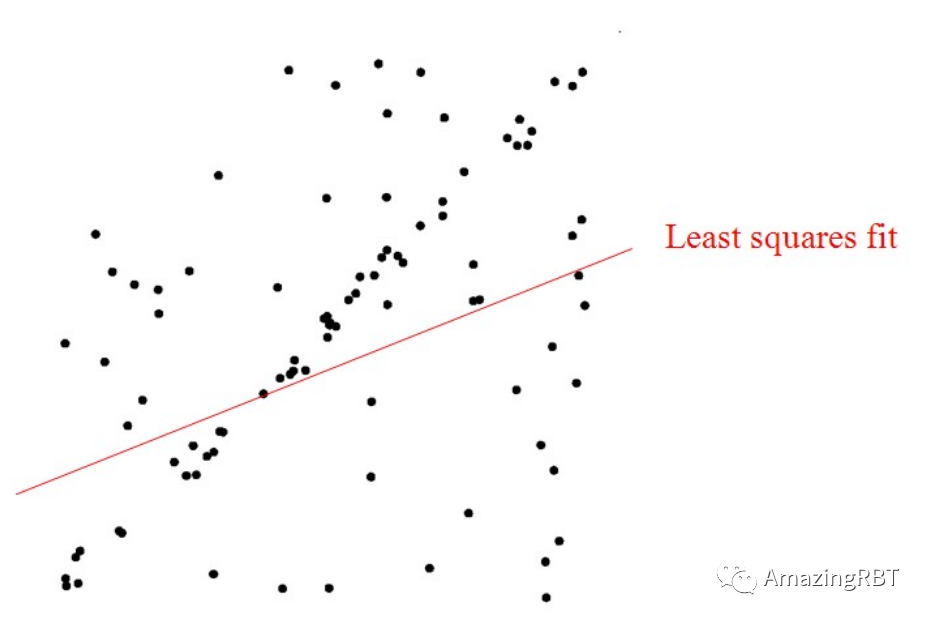

以上是对RANSAC算法的基本思想的介绍，我们可以发现，虽然这个数据集中外点和内点的比例几乎相等，但是RANSAC算法还是能找到最合适的解。试想一下，这个问题如果使用最小二乘法进行优化，由于噪声数据的干扰，我们得到的结果肯定是一个错误的结果，如下图所示。这是由于最小二乘法是一个将外点参与讨论的代价优化问题，而RANSAC是一个使用内点进行优化的问题。经实验验证，对于包含80%误差的数据集，RANSAC的效果远优于直接的最小二乘法。

RANSAC的数学推导

我们假设内点在整个数据集中的概率为，即：

确定该问题的模型需要个点，这个是根据问题而定义的，例如拟合直线时为，平面拟合时，求解点云之间的刚性变换矩阵时，求解图像之间的射影变换矩阵是，等等。表示迭代次数，即随机选取个点计算模型的次数。为在这些参数下得到正确解的概率。为方便表示，我们可以得到，个点都是内点的概率为，则个点中至少有一个是外点的概率为

表示次随机抽样中都没有找到一次全是内点的情况，这个时候得到的是错误解，也就是：

内点概率是一个先验值，可以给出一些鲁棒的值。同时也可以看出，即使给的过于乐观，也可以通过增加迭代次数，来保证正确解的概率。同样的，我们可以通过上面式子计算出来迭代次数，即我们假设需要正确概率为(例如我们需要99%的概率取到正确解)，对上式两侧取对数，可得：

迭代的次数可以通过想要的正确解的概率和内点概率概率估算到。

利用RANSAC拟合直线

clc;clear all;close all;

%%%二维直线拟合
%%%生成随机数据
%内点
mu=[0 0];  %均值
S=[1 2.5;2.5 8];  %协方差
data1=mvnrnd(mu,S,200);   %产生200个高斯分布数据
%外点
mu=[2 2];
S=[8 0;0 8];
data2=mvnrnd(mu,S,100);     %产生100个噪声数据
%合并数据
data=[data1',data2'];
iter = 100;

 %%% 绘制数据点
 figure;plot(data(1,:),data(2,:),'o');hold on; % 显示数据点
 number = size(data,2); % 总点数
 bestParameter1=0; bestParameter2=0; % 最佳匹配的参数
 sigma = 1;
 pretotal=0;     %符合拟合模型的数据的个数

 for i=1:iter
 %%% 随机选择两个点
     idx = randperm(number,2);
     sample = data(:,idx);

     %%%拟合直线方程 y=kx+b
     line = zeros(1,3);
     x = sample(:, 1);
     y = sample(:, 2);

     k=(y(1)-y(2))/(x(1)-x(2));      %直线斜率
     b = y(1) - k*x(1);
     line = [k -1 b]

     mask=abs(line*[data; ones(1,size(data,2))]);    %求每个数据到拟合直线的距离
     total=sum(mask
     if total>pretotal            %找到符合拟合直线数据最多的拟合直线
         pretotal=total;
         bestline=line;          %找到最好的拟合直线
    end
 end
 %显示符合最佳拟合的数据
mask=abs(bestline*[data; ones(1,size(data,2))])hold on;
k=1;
for i=1:length(mask)
    if mask(i)
        inliers(1,k) = data(1,i);
        k=k+1;
        plot(data(1,i),data(2,i),'+');
    end
end

 %%% 绘制最佳匹配曲线
 bestParameter1 = -bestline(1)/bestline(2);
 bestParameter2 = -bestline(3)/bestline(2);
 xAxis = min(inliers(1,:)):max(inliers(1,:));
 yAxis = bestParameter1*xAxis + bestParameter2;
 plot(xAxis,yAxis,'r-','LineWidth',2);
 title(['bestLine:  y =  ',num2str(bestParameter1),'x + ',num2str(bestParameter2)]);

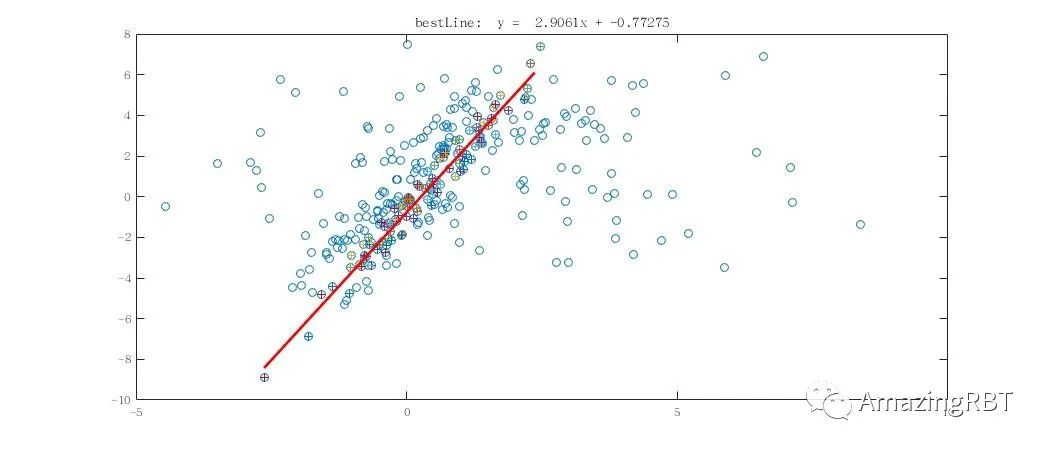

结果如图所示：

clc;clear all;close all;

%%%三维平面拟合
%%%生成随机数据
%内点
mu=[0 0 0];  %均值
S=[2 0 4;0 4 0;4 0 8];  %协方差
data1=mvnrnd(mu,S,300);   %产生200个高斯分布数据
%外点
mu=[2 2 2];
S=[8 1 4;1 8 2;4 2 8];  %协方差
data2=mvnrnd(mu,S,100);     %产生100个噪声数据
%合并数据
data=[data1',data2'];
iter = 1000;

%%% 绘制数据点
 figure;plot3(data(1,:),data(2,:),data(3,:),'o');hold on; % 显示数据点
 number = size(data,2); % 总点数
 bestParameter1=0; bestParameter2=0; bestParameter3=0; % 最佳匹配的参数
 sigma = 1;
 pretotal=0;     %符合拟合模型的数据的个数

for i=1:iter
 %%% 随机选择三个点
     idx = randperm(number,3);
     sample = data(:,idx);

     %%%拟合直线方程 z=ax+by+c
     plane = zeros(1,3);
     x = sample(:, 1);
     y = sample(:, 2);
     z = sample(:, 3);

     a = ((z(1)-z(2))*(y(1)-y(3)) - (z(1)-z(3))*(y(1)-y(2)))/((x(1)-x(2))*(y(1)-y(3)) - (x(1)-x(3))*(y(1)-y(2)));
     b = ((z(1) - z(3)) - a * (x(1) - x(3)))/(y(1)-y(3));
     c = z(1) - a * x(1) - b * y(1);
     plane = [a b -1 c]

     mask=abs(plane*[data; ones(1,size(data,2))]);    %求每个数据到拟合平面的距离
     total=sum(mask
     if total>pretotal            %找到符合拟合平面数据最多的拟合平面
         pretotal=total;
         bestplane=plane;          %找到最好的拟合平面
    end
 end
 %显示符合最佳拟合的数据
mask=abs(bestplane*[data; ones(1,size(data,2))])hold on;
k = 1;
for i=1:length(mask)
    if mask(i)
        inliers(1,k) = data(1,i);
        inliers(2,k) = data(2,i);
        plot3(data(1,i),data(2,i),data(3,i),'r+');
        k = k+1;
    end
end

 %%% 绘制最佳匹配平面
 bestParameter1 = bestplane(1);
 bestParameter2 = bestplane(2);
 bestParameter3 = bestplane(4);
 xAxis = min(inliers(1,:)):max(inliers(1,:));
 yAxis = min(inliers(2,:)):max(inliers(2,:));
 [x,y] = meshgrid(xAxis, yAxis);
 z = bestParameter1 * x + bestParameter2 * y + bestParameter3;
 surf(x, y, z);
 title(['bestPlane:  z =  ',num2str(bestParameter1),'x + ',num2str(bestParameter2),'y + ',num2str(bestParameter3)]);

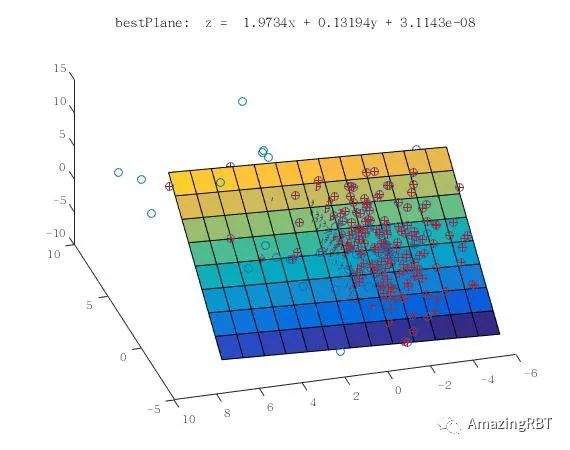

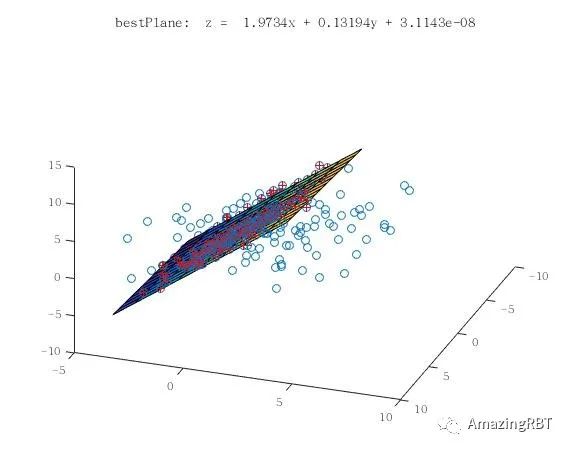

结果如图所示：
